S200 双钳数字相位伏安表
时间: 2021-07-16 22:07 浏览次数:
S200双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压

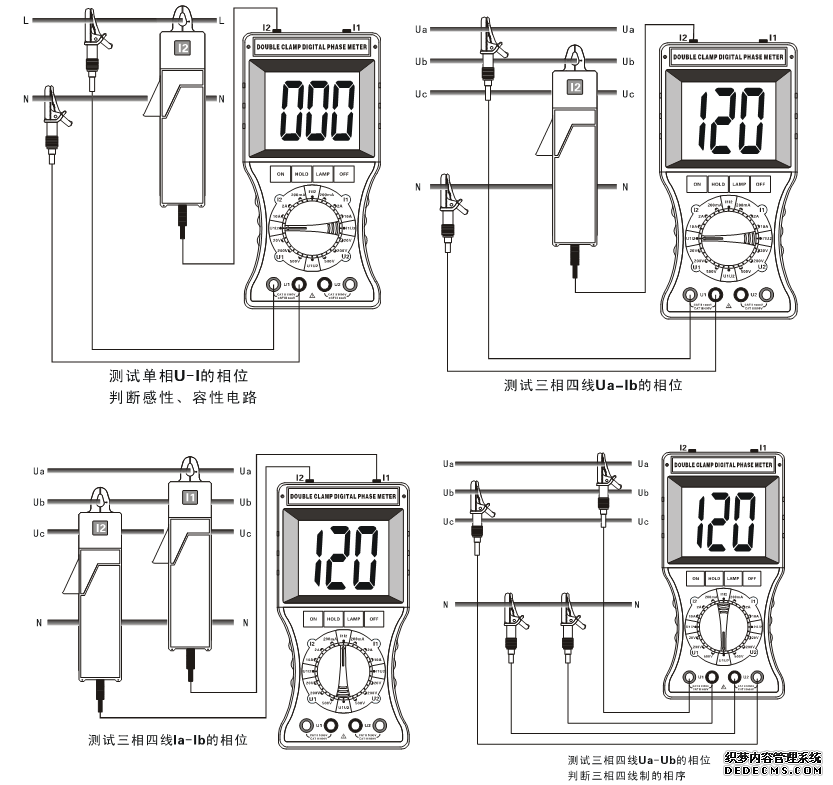

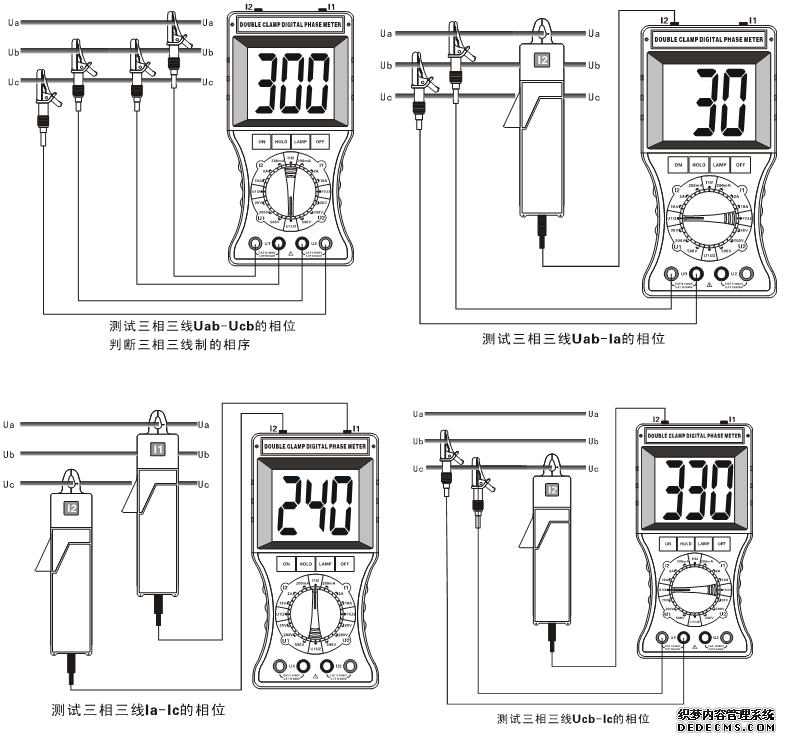

S200双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
1.基准条件和工作条件
影响量 |
基准条件 |
工作条件 |
备注 |
环境温度 |
23℃±1℃ |
-10℃~40℃ |
|
环境湿渡 |
40%~60% |
<80% |
|
信号波形 |
正弦波 |
正弦波 |
β=0.05 |
信号频率 |
50HZ±1HZ |
45HZ~65HZ |
|
仪表工作电压 |
9V±0.1V |
9V±1V |
|
测相位电流幅值 |
1A±0.1A |
10mA~20.0A |
|
测相位电压幅值 |
100V±10V |
30V~600V |
|
外电场、磁场 |
应避免 |
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
2.一般规格
LCDLCD 量 程 |
交流电流:0~200mA/2A/20A |
测量相位时被测信号的幅值范围 |
测I1-I2相位时:10mA~20.00A |
数据保持 |
测试中按HOLD键保持数据,“DH”符号显示 |
电压检测 |
当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池 |
测试线长度 |
1.5m |
工作温湿度 |
-10℃~40℃; 80%Rh以下 |
输入阻抗 |
测试电压各档输入阻抗为:2MΩ |
测U1U2相位时电压输入阻抗为:40kΩ |
绝 缘 |
仪表线路与外壳之间、两电压输入端之间≥10MΩ |
<span "="" style="margin: 0px; padding: 0px; font-size: 9pt;">结 构 |
双重绝缘 |
3.基准条件下基本误差及性能指标
类 别 |
量 程 |
分辨率 |
基本误差 |
电 压 |
20V |
0.01V |
±(1.2%rdg+2dgt) |
200V |
0.1V |
600V |
1V |
电 流 |
200mA |
0.1mA |
±(1.0%rdg+2dgt) |
2A |
1mA |
20A |
10mA |
相 位 |
0~360° |
1° |
±1° |
注意:工作条件下相位误差不超过±3°。
主机 |
1台 |
仪表箱 |
1个 |
电流钳 |
2把 |
测试线 |
4条(红黑各2条) |
电池 |
6节(碱性干电池:1.5V AA) |
说明书、保修卡、合格证 |
1份 |
